NE鬥式提升機結構組成主要結構：
1、運行部件：由料鬥和套筒滾子鏈組成；  
2、驅動裝置(左、右裝配)：由驅動平台、驅動組合(減速器、電機、液力耦合裝置)、傳動鏈組成；  

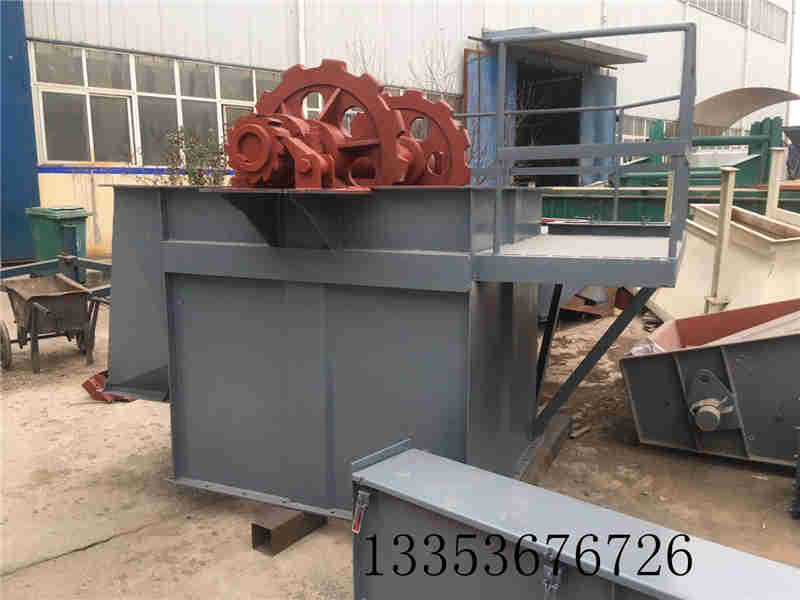

3、上部裝置：上部機殼、上罩、卸料口、上軸裝置、逆止器；  
4、中部機殼：標準節(2m)和非標節(1～1.5m)，包括帶檢視門的中間節；  
5、下部裝置：下部機殼、進料口、尾軸裝置、張緊裝置。

NE板鏈鬥式提升機主要部件特點:
1.上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料鬥回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。
2.中間節：部分中間節裝有軌道（雙排節），以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。
3.下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。
4.上下鏈輪采用 ZG310-570。整體調質，HB229-269齒麵淬火HRC40~48。
5.板鏈：鏈板采用 45 # HRC36~42

NE係列板鏈式提升機是引進國內外先進技術開發的產品。該係列提升機適用於垂直輸送粉狀、粒狀和塊狀物料，也可提升磨琢性大的物料，物料溫度一般不超過200℃，提升高度最高40m。其特點主要有：提升範圍廣，輸送能力大，驅動效率小，流入式喂料，重力誘導式卸料，使用壽命長，密封性好，運行平穩可靠，操作維修方便，結構緊湊、剛性好、運行費用低。

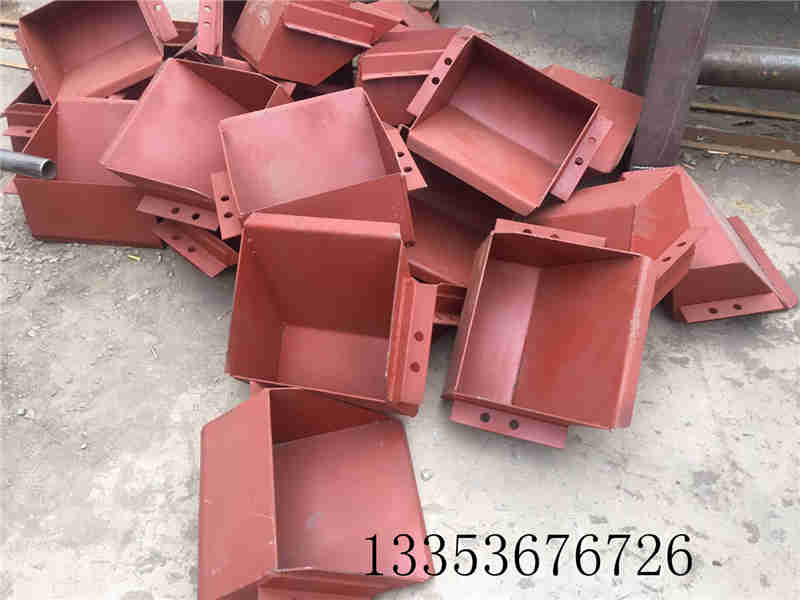

NE鬥式提升機實物展示-料鬥

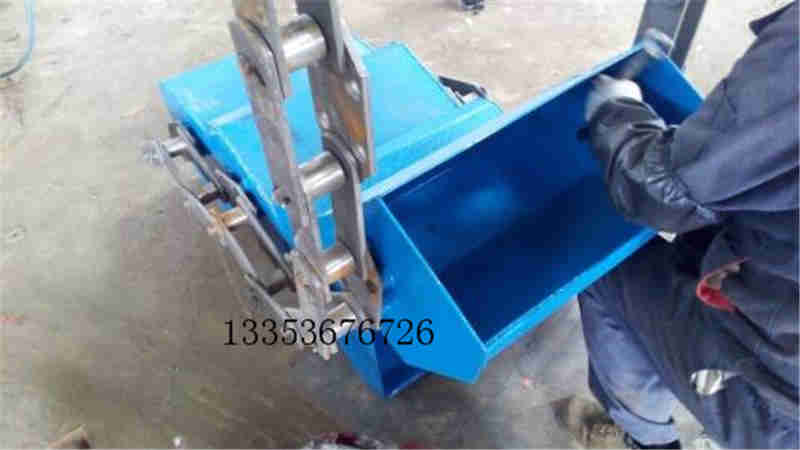

NE鬥式提升機實物展示-鏈條

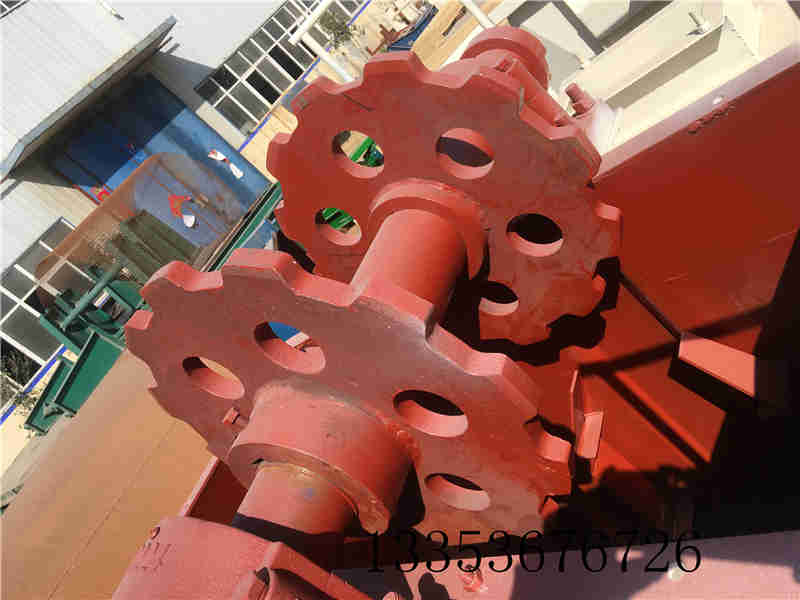

NE鬥式提升機實物展示-鏈輪
