搖擺篩的機械原理

時間：2025/12/20 14:17:59

一、背景
搖擺篩是一種仿人工篩分的高精度設備，廣泛應用於食品、化工、醫藥、冶金等行業。其核心在於避免傳統振動篩帶來的高衝擊、高噪音問題，轉而采用柔和的三維搖擺運動，提升篩分效率與篩網壽命。
該設備主要分為圓形搖擺篩和方形搖擺篩兩種類型，雖然外形不同，但基本機械原理相似，均依賴於偏心機構驅動篩箱做非線性運動。
二、機械原理詳解
1. 驅動方式：偏心機構產生慣性力
搖擺篩由電機帶動偏心軸或偏心輪旋轉，形成繞定軸變化的慣性力。
這種力不是直線振動，而是沿徑向位移並圍繞該位移軸做圓周運動，合成一種螺旋式三維運動（即搖擺+旋轉）。
偏心距（通常可調範圍為25–40mm）和轉速（120–360rpm）可調節，從而控製振幅和物料停留時間
2. 運動軌跡：漸開線+翻滾跳躍
物料進入篩麵後，隨篩箱作水平擴散、垂直拋擲和軸向傳播的複合運動。
篩麵一般呈水平或微傾斜布置（0–5°），利於物料從中心向外緣均勻分散。
運動軌跡接近漸開線，延長了物料與篩麵接觸時間，提高透篩率。
3. 篩分過程：多層分級與自清網設計
多層篩網結構（最多可達9層），可一次性分離出多個粒度等級。
配備彈跳球、毛刷或超聲波等清網裝置，防止堵網，保持篩孔通暢。
低轉速運行減少磨損，篩網壽命可達普通設備的5–10倍。
三、建議
如果你正在選型或優化篩分工藝，建議重點關注：
1.偏心調節能力：是否支持現場調整以適應不同物料；
2.清網方式：根據物料特性選擇彈跳球、毛刷或超聲波；

3.模塊化設計：便於維護和擴展篩網層數。

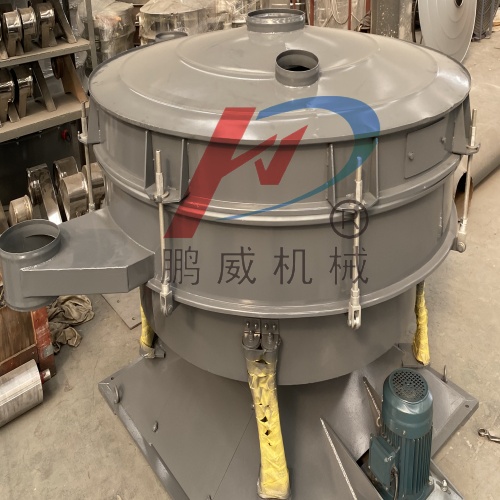

搖擺篩的機械原理
