圓環鏈鬥式提升機-砂子碎石TH型圓環鏈鬥式提升機生產廠家-概述特點參考圖參數表 13353676726

TH係列環鏈鬥式提升機係列產品概述：

TH型圓環鏈鬥式提升機采用混合式或重力式卸料，掏取式裝料。TH型圓環鏈鬥式提升機主要適用於輸送鬆散密度小於1.5t/m³且易於掏取的粉狀、粒狀、小塊狀的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、糧食等。輸送的物料溫度不超過250℃。TH型圓環鏈鬥式提升機具有輸送量大、提升高度高、運行平穩可靠、使用壽命長等顯著優點。其主要性能及參數符合JB3926-82《垂直鬥式提升機》標準。

TH型環鏈鬥式提升機係列產品特點:
1、輸送量大：相同鬥寬的TH型與HL型相比，輸送量增大近一倍；
2、采用了組裝式鏈輪。由輪體、輪緣用高強度螺栓聯接而成，在鏈輪磨損到一定程度後，可擰下螺栓，拆換輪緣，更換方便，降低了維修費用；
3、下部采用了重錘杠杆式張緊裝置，即可實現自動張緊。一次安裝後不需調整，又可以保持恒定的張緊力，從而保證機器的正常運轉，避免了打滑或脫鏈；
4、牽引件為低合金高強度圓環鏈，經適當的熱處理後，具有很高的抗拉強度和耐磨性，使用壽命長。
TH型環鏈鬥式提升機為混合或重力方式卸料，掏取式裝料，適用輸送鬆散密度小於1.5t/m³且易於掏取的粉狀、粒狀、小塊狀的低磨琢性物料，物料的溫度不得超過250℃。

TH型環鏈鬥式提升機係列產品有兩種料鬥形式：
ZH型（中深鬥）一般使用於輸送濕的，一結塊，較難拋出的物料，如濕砂、型砂、化肥、堿粉等。
SH型（深鬥）一般使用於輸送幹燥的、鬆散易於拋出的物料，如水泥、碎石、煤塊、等。
本機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平台，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，並隨主軸浮動，可消除安裝應力。本機大輸送量365m3/h,大提升高度為50m。

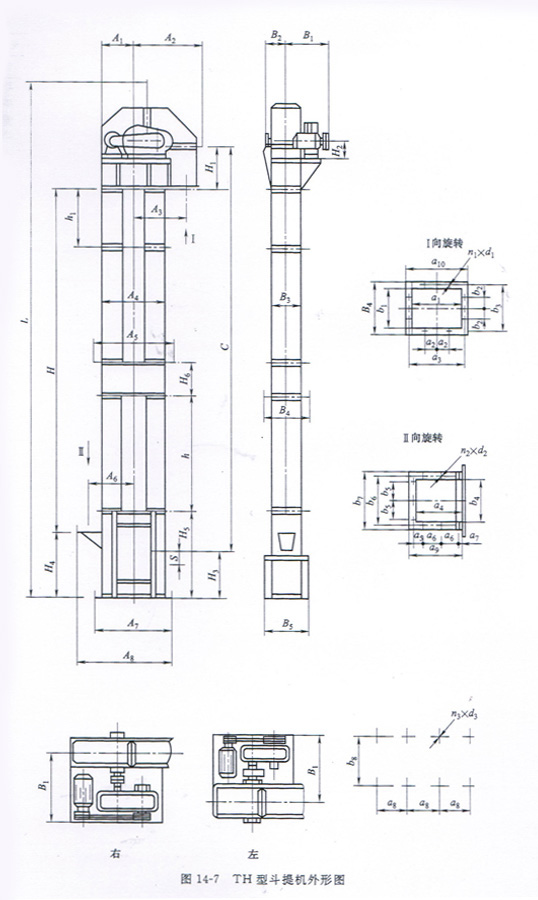

TH型環鏈鬥式提升機係列產品外形參考圖：

砂子碎石TH型圓環鏈鬥式提升機圖紙

TH型環鏈鬥式提升機係列產品技術性能及選型參數表：

型號

TH160

TH200

TH250

TH315

TH400

TH500

TH630

料鬥形式

輸送量m³/h

普通型

118

114

185

改進型

125

100

157

152

246

料鬥

鬥寬mm

160

200

250

315

400

500

630

鬥容L

1.2

1.9

1.5

2.4

3.0

4.6

3.75

6.0

5.9

9.5

9.3

15.0

14.6

23.6

鬥距mm

普通型

500

512

688

改進型

384

516

鏈條

圓鋼 (直徑×節距)mm

14×50

18×64

22×86

環數

普通型

改進型

料鬥運行速度m/s

1.2

1.4

1.5

主鏈輪節圓直徑mm

300

365

520

630

710

800

900

主軸轉速r/min

69.71

63.22

44.11

42.5

37.6

35.8

31.8

物料大塊度mm

注：1、表中鬥容是計算鬥容（料鬥盛水時的容積），輸送量是按填充係數為1時計算所得，實際應用時要考慮填充係數。2、表中改進型隻有TH315、TH400、TH500、TH630。

TH型圓環鏈鬥式提升機采用混合式或重力式卸料，掏取式裝料。TH型圓環鏈鬥式提升機主要適用於輸送鬆散密度小於1.5t/m³且易於掏取的粉狀、粒狀、小塊狀的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、糧食等。輸送的物料溫度不超過250℃。TH型圓環鏈鬥式提升機具有輸送量大、提升高度高、運行平穩可靠、使用壽命長等顯著優點。
