細粉弛張篩分機激振器的設計原理以及工作原理是什麽?
細粉弛張篩是我公司最近新推出的高效微粉篩分設備,已申請國家多項專利,我公司研發團隊通過夜以繼日的研究和實踐,終於實驗成功,該設備具有處理量大,篩分精度高,而且不堵網等眾多優勢特點。通過我們近日對多種微粉物料的篩分試機得出結果,目前微粉篩的篩分精度已經輕鬆達到120目左右,大型號設備滿載情況下處理量可以達到百噸,撞擊篩的誕生必將對微粉篩分處理行業的發展有一個極大的推進。振動篩由篩箱、篩板、減振裝置、振動器、驅動電機等組成,其中,振動器(激振器)是主要的部件,安裝在篩箱篩幫或主橫梁位置上,為篩分機的振動提供定向激振力。振動篩常用的振動器有偏質輪軸式振動器、篩幫式塊偏心振動器、箱式振動器和筒式振動器等。

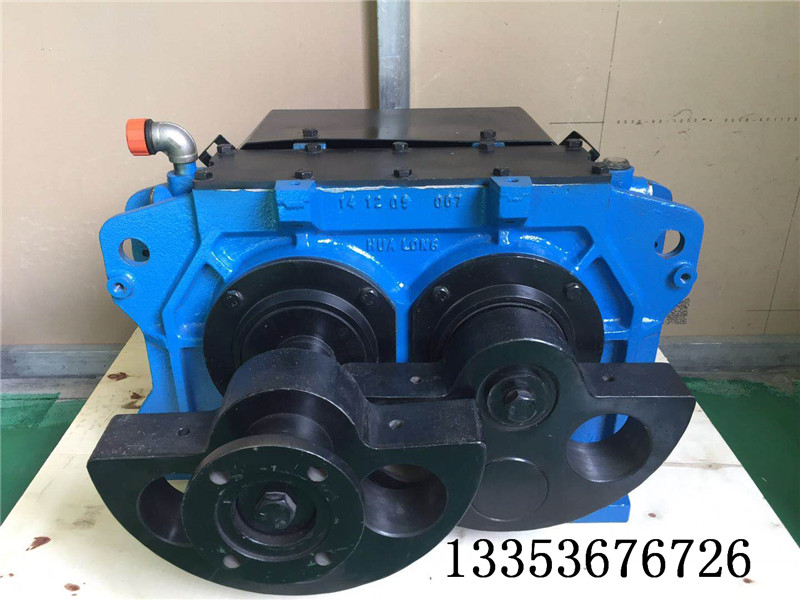

細粉弛張篩激振器工作原理
細粉弛張篩振動器是由兩個單不平衡重振動器組合而成的,由裝在兩根振動軸端的一對惰齒輪使它們強迫聯係起來(也可以由雙電機驅動)。主動軸和從動軸上設有相同的偏心距重塊,兩根軸上的重塊相位角一致。當主動軸轉動時,從動軸同步異向回轉,在各瞬時位置中,它們產生的離心慣性力在方向的分力總是互相抵消,而在方向的分力總是互相疊加,因此形成了單一的沿方向的激振力,驅動篩麵運動。
細粉弛張篩激振器作用
(1)激振力經過篩體質心;
(2)四角支撐處減振彈簧剛度完全相同,且到質心的距離應相等。而這兩個條件完全由設計與製造精度決定。一般情況下,振動篩在強迫交變載荷下受迫振動,振動強度大,使得包含動力學特性的信號湮沒較嚴重,因此,很難在上述傳統模型的基礎上實現彈簧故障時振動篩動力學特性的完整反映。 自由振動情況下,結構不受外載荷激勵,該模型實際上將振動篩體簡化抽象成一個四角彈性支撐剛體結構。
