環鏈鬥式提升機安裝步驟說明書
對於環鏈提升機來講，安裝是一個很重要的環節，如果安裝的不好，那麽日後使用起來會有很多的問題，下麵就從廠家的角度再跟您說一下環鏈提升機如何正確的安裝。

HL環鏈鬥式提升機的安裝：
（1）根據總圖，先從尾部支架和機尾開始安裝，然後一次往上裝封閉節段、敞開節段、頭部節段、以及機頭部分和驅動支架等。脫水鬥式提升機一般需穿過幾層樓板，因此安裝時應特別注意，使各支架均（jun1）勻地承擔荷重。
（2）脫水鬥式提升機各節段的連接應對準中心線，傾斜角度和導軌間距，根據圖紙嚴格校準，並臨時固定在樓板孔中，最後用螺栓連接，並固定各節段。
（3）各支架在樓板或基礎上的安裝，應根據總圖進行。當各支架配置就緒並校準後，既可澆灌混凝土。在澆灌層固結後，用螺栓固定支架，待10～20天後，可將支架進行焊接，將臨時固定件拆除。
頭部組件安裝
頭部組件經安裝和調整後，應符合下列要求：
（1）頭部組件主軸能自由轉動。
（2）軸承蓋固定後，應保證軸瓦與軸之間的正常工作間隙。
（3）兩驅動星輪的對應邊應在同一平麵上。
（4）導軌應互相平行，其兩軌麵在同一平麵內，絲杠在螺母內順利轉動，但不許鬆動。
尾部組件的安裝
尾部組件軸的中心線應保持水平，並且垂直於尾部節段的側板，安裝後的軸應能自由轉動，不允許有抱軸現象或其他毛病。
鬥鏈在安裝前應進行檢查，凡有損傷處，均應維修。鬥鏈的裝配工作是單獨進行的，全部裝好後再往機身掛設。
鬥鏈的掛設步驟如下：
1）先用繩索將鬥鏈牽引到主軸的輪上，並將鬥鏈掛在星輪上。
2）啟動提升機，使星輪主軸運轉，將鬥鏈運轉到圖4—3b所示的位置。
3）電動機反轉，使鬥鏈反向運轉，達到圖4—3c所示的位置。
4）在點1處將鬥鏈斷開，並在1、2處將鬥鏈下段臨時固定，鬥鏈上段重新與等待安裝的鬥鏈相接。
5）重新啟動提升機，使輪主軸正轉，將鬥鏈運轉到圖4—3e所示的位置後，在點1和2處將鬥鏈接上。
鬥鏈安裝前，應將緊鏈裝置放在極限位置，使主動星輪與尾部滾輪的中心距為最短；鬥鏈安裝後，再利用緊鏈裝置，使鬥鏈處在張緊狀態。鬥鏈與兩條導向角鋼的側麵間隙應保持相等，並使鏈板的鉸鏈動作靈活。

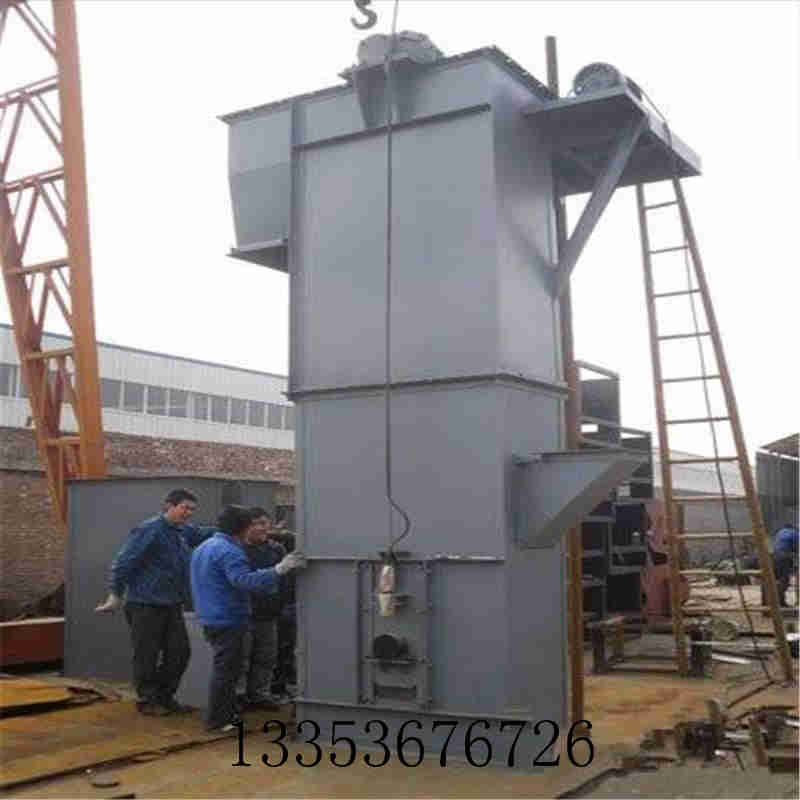

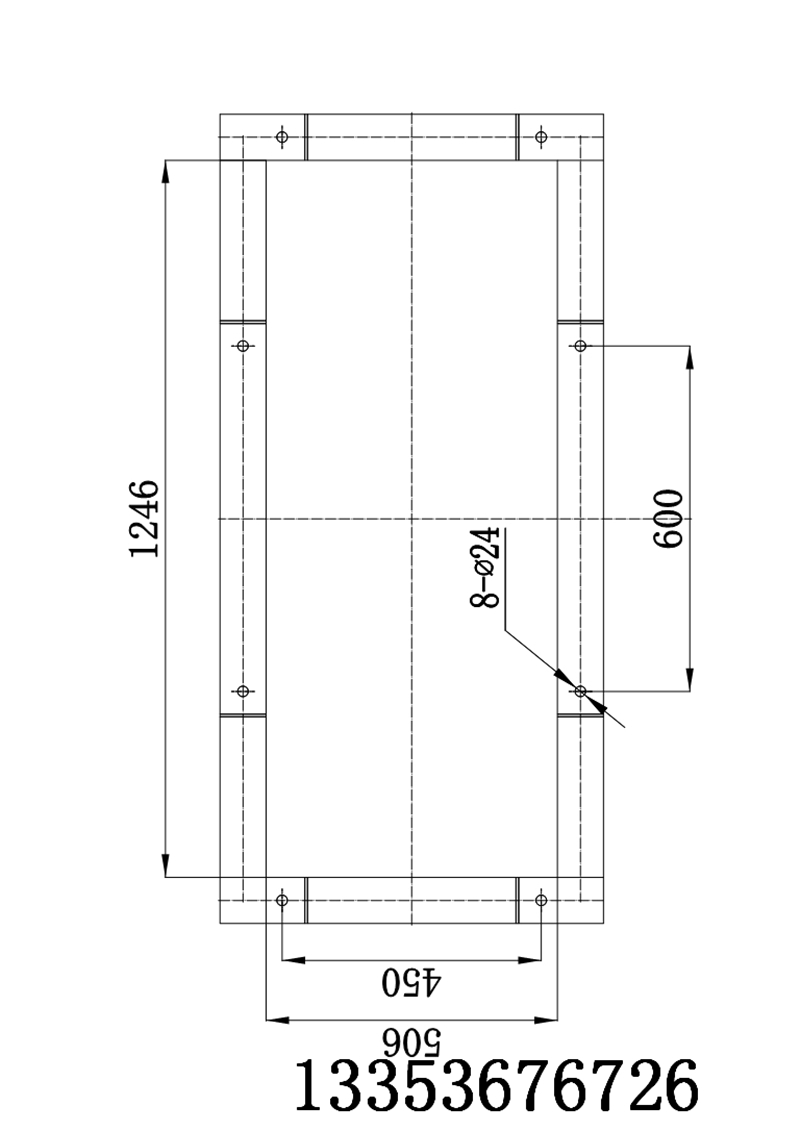

環鏈鬥式提升機安裝圖紙廠家展示
